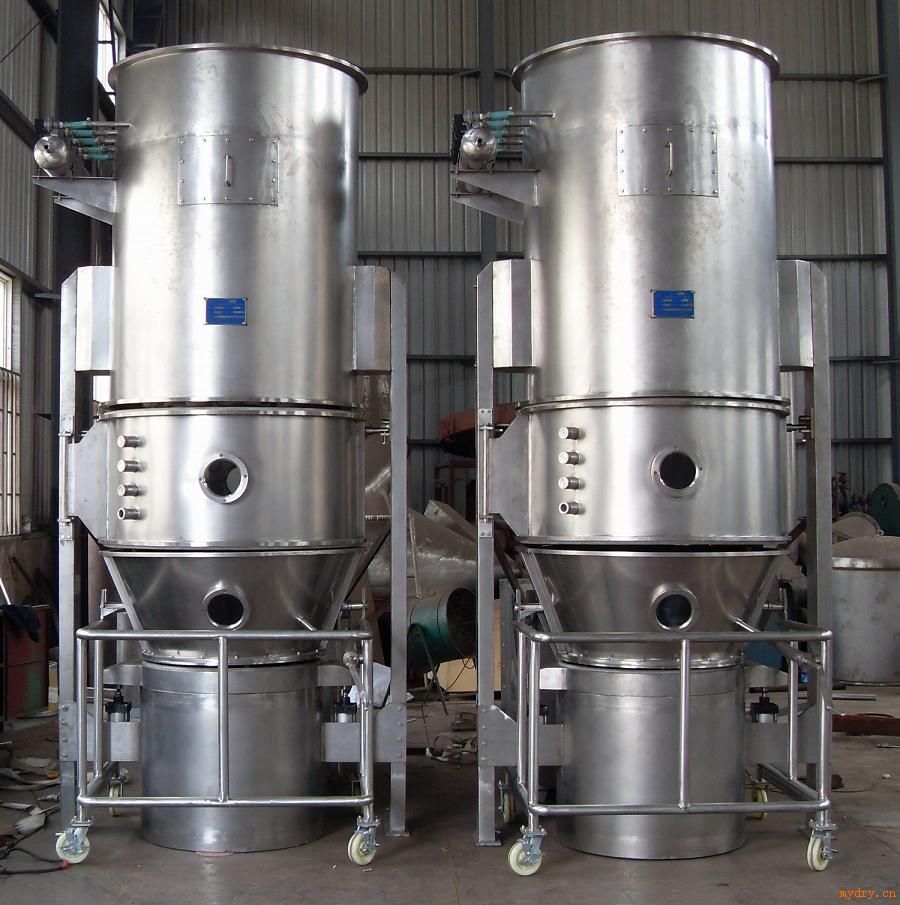

應用概述
★噴霧干燥制粒機適用于中成藥制備沖劑、膠囊、片劑顆粒或對顆 粒進行包衣。
設備特點
★多流體霧化器，更適用于多糖成分，粘稠性強或熱敏性的產品。 ★噴霧干燥室、捕集室、流化床及二次供風系統等結構進行了重要 的修改后，更加貼切的表現出噴霧干燥的特性。 ★按照“GMP”要求進行設計、制造及布局。 ★實現連續的浸膏噴霧過程。 ★操作簡便、可靠 ★提高噴霧干燥效率。 ★比FL型流化更為穩定，提高了流化干燥強度，克服了“死床”現象。
技術參數
|
項目 |
單位/機型 |
PGL-3B |
PGL-5B |
PGL-10B |
PGL-20B |
PGL-30B |
PGL-80B |
PGL-120B |
|
流浸膏 |
最小 |
kg/h |
2 |
4 |
5 |
10 |
20 |
40 |
55 |
|
最大 |
kg/h |
4 |
6 |
15 |
30 |
40 |
100 |
140 |
|
沸騰能力 |
最小 |
kg/批 |
2 |
6 |
10 |
30 |
60 |
100 |
150 |
|
最大 |
kg/批 |
6 |
15 |
30 |
80 |
160 |
250 |
450 |
|
液體比重 |
kg/L |
≤1.30 |
|
原料容器量 |
L |
26 |
50 |
100 |
220 |
300 |
670 |
1000 |
|
容器直徑 |
mm |
400 |
550 |
770 |
1000 |
1200 |
1400 |
1600 |
|
引風機功率 |
kw |
4.0 |
5.5 |
7.5 |
15 |
18.5 |
22 |
30 |
|
輔風機功率 |
kw |
0.35 |
0.75 |
0.75 |
1.10 |
2.20 |
2.20 |
3 |
|
蒸汽 |
耗量 |
kg/h |
25 |
50 |
120 |
160 |
240 |
280 |
300 |
|
壓力 |
Mpa |
0.40-0.60 |
|
電熱型功率 |
kw |
9 |
15 |
21 |
25.5 |
51.5 |
60 |
75 |
|
壓縮空氣 |
耗量 |
m3 /min |
0.4 |
0.6 |
0.9 |
0.9 |
1.1 |
1.3 |
1.6 |
|
壓力 |
Mpa |
0.20-0.60 |
|
作業溫度 |
oC |
室溫-130oC自動調節 |
|
產品水份 |
% |
≤0.5% |
|
物料收得率 |
% |
≥99% |
|
設備噪音 |
dB |
≤70 |
|
主要尺寸 |
¢ |
mm |
400 |
550 |
770 |
1000 |
1200 |
1400 |
1600 |
|
H1 |
mm |
940 |
1050 |
1070 |
1180 |
1620 |
1620 |
1690 |
|
H2 |
mm |
2100 |
2400 |
2680 |
3150 |
3630 |
4120 |
5050 |
|
H3 |
mm |
2450 |
2750 |
3020 |
3700 |
4100 |
4770 |
5800 |
|
B |
mm |
740 |
890 |
1110 |
1420 |
1600 |
1820 |
2100 |
所有尺寸僅作參考 , 視物料情況 , 本公司擁有變更權利 , 恕不另行通知。 |
